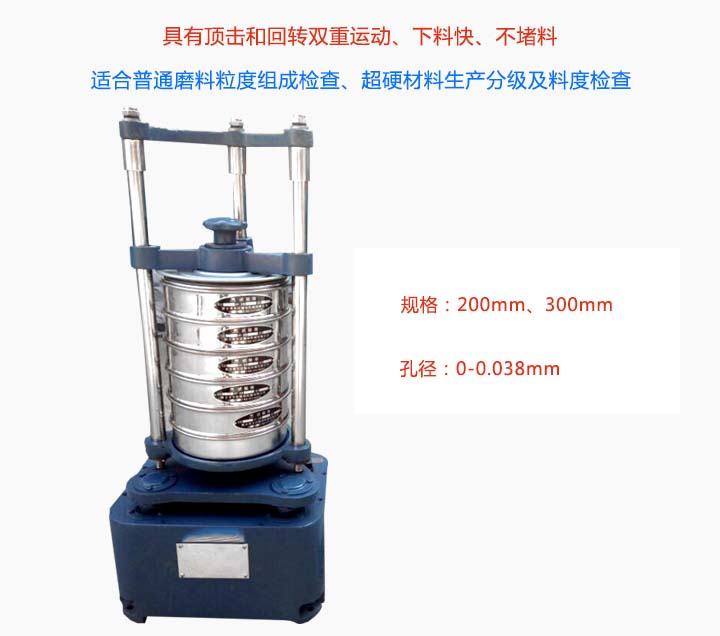

頂擊篩

頂擊篩又稱頂擊式標準振篩機結構緊湊新穎，能有效保證篩子搖動和頂擊次數，穩定可靠，并裝有數顯式時間繼電器。（用戶可根據需要調節來自動控制振篩時間）。

頂擊篩電動機通過轉動軸，蝸輪付帶擺動架上的主偏心軸旋轉，從而又連帶動其它兩個付偏心軸回轉促使整個篩組的擺動半徑，也等于偏心距的平面圓周擺動。同時在同一臺電動機帶動另一對蝸輪付通過凸輪，頂桿裝有篩組的擺動架，周期地頂起靠自重下落在機座的砧座上，使擺動架得到平面圓周擺動的同時進行震擊。

1、充分利用偏心原理使機器的平臺面發生有規律的震動和頂擊，代替了手工式篩分物料的優勢，下料快、物料不易堵塞。

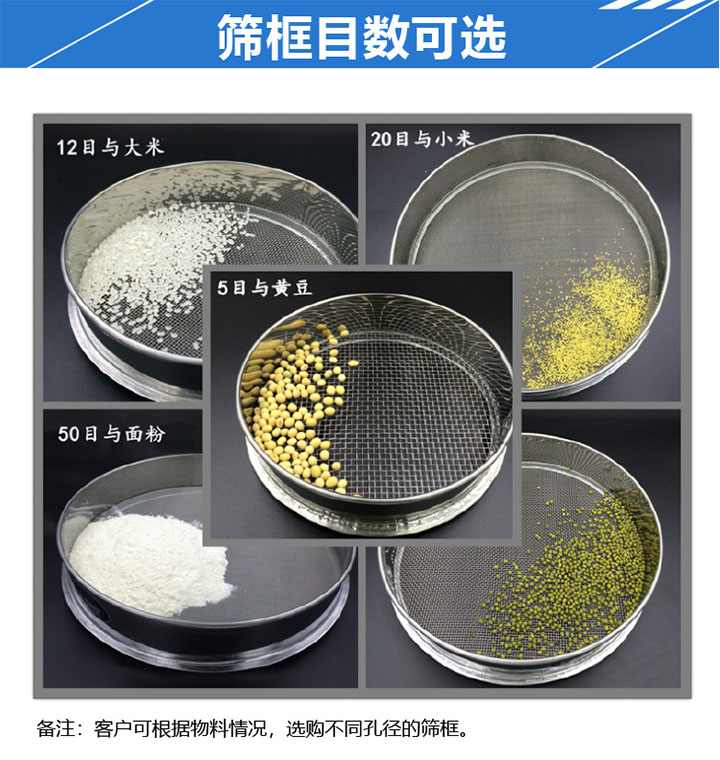

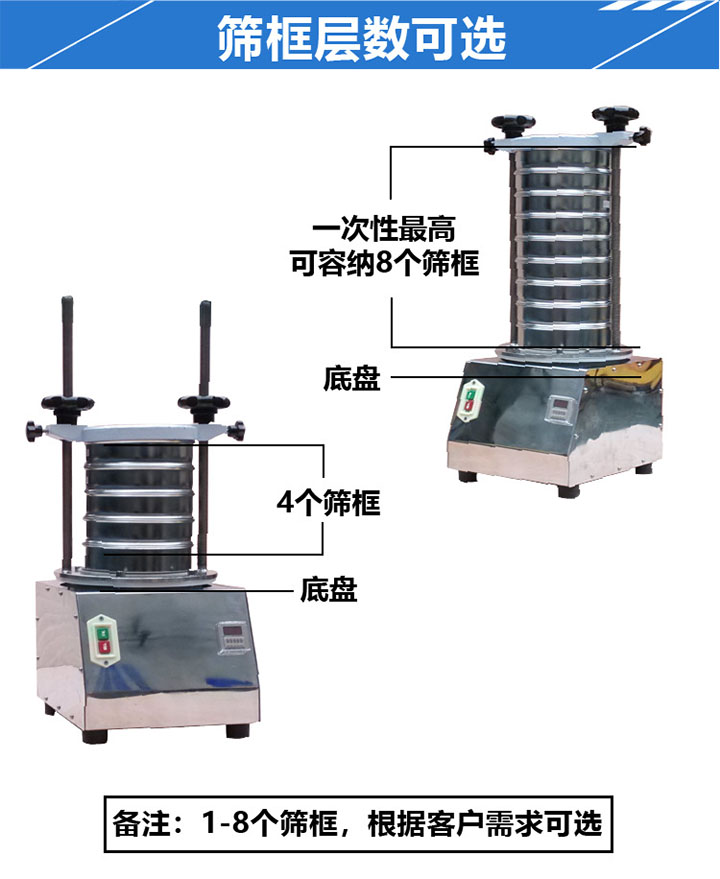

2、客戶可以根據自己的需要,加裝1-7層試驗篩，一次分選出多種不同粒度的成品。

3、配備時間繼電器控制，可根據需要調節來自動控制振篩時間。

4、底座減震設計，有效屏蔽作業時設備在工作臺上的顫動。

5、偏心輪采用了整體方式、安裝比較方便，也比較準確，傳動部分使用的軸承是不易磨損的，成本也比較低，比較好更換。兩齒輪之間使用“同步帶”鏈接齒輪不會磨損，使用壽命也比較長（一般維護只需要換“同步帶”）。

頂擊篩結構

1、回轉機構:裝在上箱體上的電機和小齒輪帶動雙聯齒輪及齒輪轉動，主偏心軸同時轉動，引發擺動盤副偏心軸等,作半徑12.5的回轉搖動，通過支撐桿等帶動篩子托盤及篩子等同步回轉搖動。

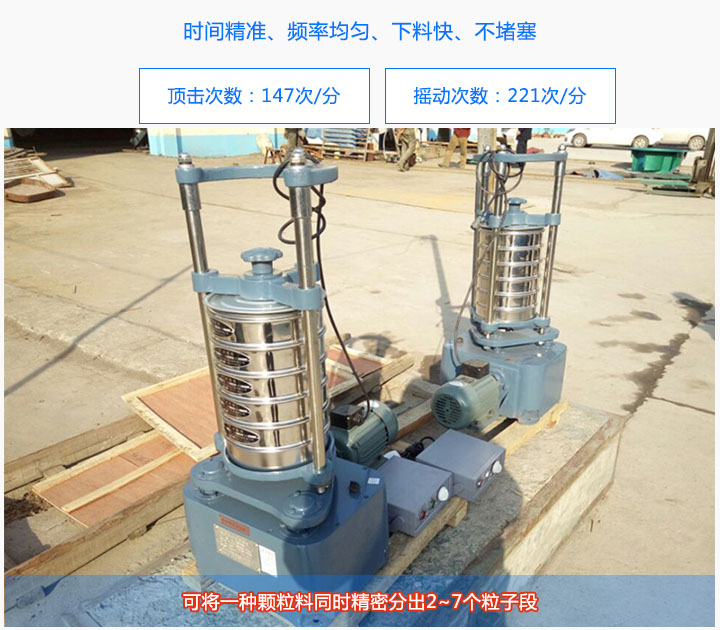

2、頂擊機構:在機器回轉機構運動的同時，裝在擺盤軸蓋上的鍵帶動上凸輪軸旋轉；由于上突軸與下凸輪軸之間的轉速差，有效地使上凸輪軸上端，每分鐘頂擊篩子托盤等作上下運動147次。

3、夾緊機構:當篩子等裝上機后，按順時針方向旋轉旋鈕，錐螺母沿軸向上移，同時，長短撐桿向外伸長，從而撐住導桿，并用板桿（附件）插入旋鈕孔中，扳緊，即可達到可靠固定篩蓋等目的；反向旋轉旋鈕即可松下。

4、外形材料：鑄鐵底座，噴綠漆，鑄鐵臺面，固定鋼桿。

5、動力部件：帶電容電動機。

6、震動及頂擊部件：偏心輪，彈簧，擺盤軸，上突軸與下凸輪軸。

頂擊篩應用

頂擊篩適用于建筑、公路，地質、冶金、化工、煤炭、磨料、食品、飼料、醫藥等部門的實驗室或化驗室對顆粒物料進行篩分分析

頂擊篩使用方法

1、根據需要調整時間。時間繼電器前兩位為分鐘，后兩位為秒，調整時間繼電器讀數到需要時間；

2、將篩框放入設備內，擰緊螺母后，即可開機；

3、 如調整振動幅度，可將設備內電機上激振塊上加M8螺栓，調節M8螺栓長度，可得到不同的激振力；

4、初次工作時無上下震擊，因電機倒轉，請將電源線頭調換一下。

5、工作結束關閉電源。

1、為穩固振篩機，需用四個地腳緊固。

2、為保護內機件不受損壞，在使用前將箱體面板上的油尺頭取出，加機油3公斤。

3、每次篩分使用后，應擦干凈機體上的篩盤內的殘余灰塵，嚴禁水洗敲擊，按放順序不能顛倒。

4、為穩固振篩機，需用四個地腳緊固。

5、為保護內機件不受損壞，在使用前將箱體面板上的油尺頭取出，加機油3公斤。

6、每次篩分使用后，應擦干凈機體上的篩盤內的殘余灰塵，嚴禁水洗敲擊，按放順序不能顛倒。

7、電機，機箱每年清洗一次，定時器二年加油一次，確保機件的使用壽命，不使用時加防塵罩
